DXR3 Flex Raman-mikroszkóp

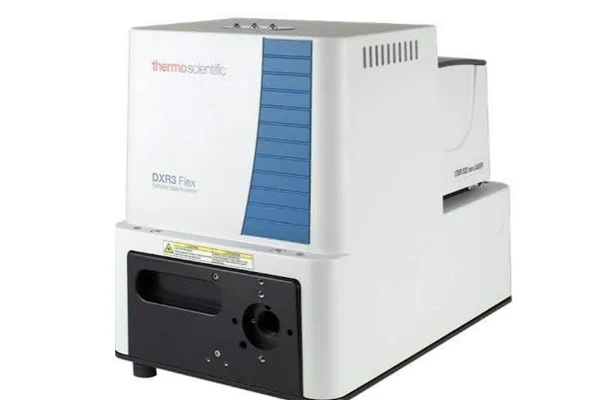

Thermo Scientific™ DXR3 Flex Raman-spektrométer – Nyitott architektúra és maximális integrálhatóság

A Thermo Scientific™ DXR3 Flex Raman-spektrométer szakít a hagyományos, zárt mintatér-kialakítással. A nyitott architektúrának köszönhetően a rendszer kiváló Raman-jelet biztosít a multimodális analitikai alkalmazásokhoz. A DXR3 Flex közvetlenül, szabadterű optikai csatolással (free-space coupling) kombinálható külső műszerekkel, lehetővé téve a szinkronizált, egyidejű méréseket az alábbi rendszerekkel:

• Fénymikroszkópok és egyedi tervezésű mintatartó asztalok.

• Atomerő-mikroszkópok (AFM) és Röntgen-fotoelektron spektrométerek (XPS).

• Reométerek, extrúderek vagy elektrokémiai cellák.

Az egyedi opto-mechanikai illesztéshez különféle hosszúságú lencsecsövek (0,5”–6” mérettartományban) és a maximális fényvisszaverődésre optimalizált bevonattal ellátott 90°-os síktükrök állnak rendelkezésre.

Sokoldalú mintavételi tartozékok (Sampling Accessories)

A DXR3 Flex dedikált kiegészítők széles választékával alakítható át a vizsgált minta méretéhez és típusához igazodva:

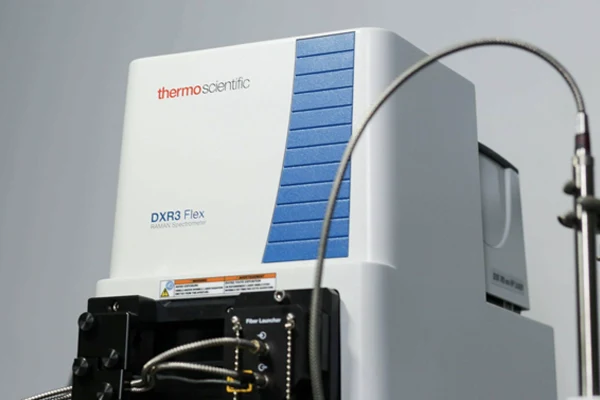

• Optikai szálas indítóegység és szondák (Fiber Optic Launcher & Probes): Lehetővé teszik a minták hagyományos mintatartón kívüli elemzését, valamint a laboratóriumi folyamatok és kémiai reakciók in situ nyomon követését. A teljesen automatikus beigazítás és kalibráció biztosítják az adatfolytonosságot. A szondák (proximális, immerziós/bemerülő és reakciókövető kivitelben) 532 nm-es és 785 nm-es konfigurációkhoz is elérhetők.

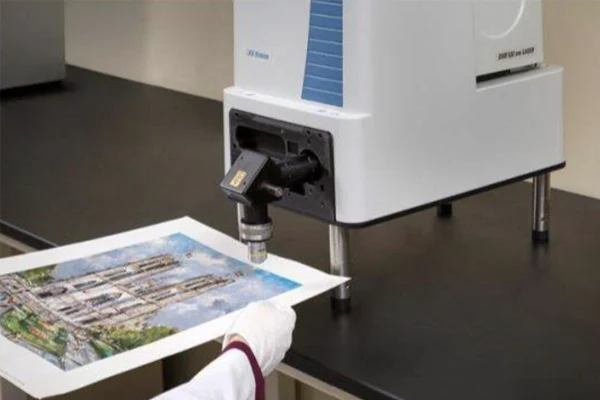

• Állítható sugárterelő egység (Adjustable side/down turning accessory): Állítható sugárirányító eszközökből álló készlet olyan minták méréséhez, amelyek fizikai méretük miatt túl nagyok egy tipikus mikroszkópos elrendezéshez (pl. nagyméretű festmények, ipari polimerek).

• Makro-mintatér kiegészítő (Macro compartment): Platform mintavételi zsákok, fiolák, üvegek és küvetták (ömlesztett anyagok) vizsgálatához. A szorosan záródó fedél teljesen kiszűri a környezeti szórt fényt.

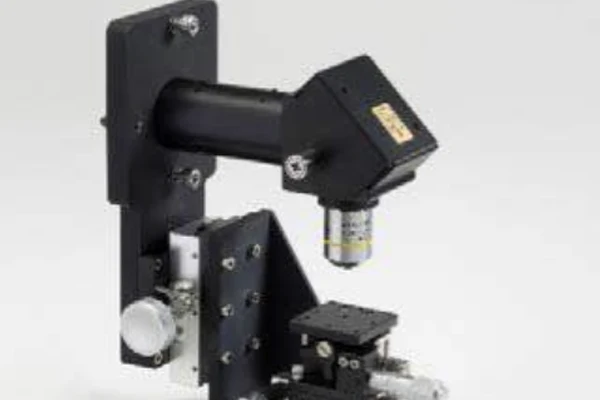

• Mikro-mintatartó asztal (Micro stage): Manuális XYZ irányú pozicionáló asztal, amely mikroszkópos mintavételi képességgel ruházza fel a Flex rendszert, és tetszőleges nagyítású mikroszkóp-objektívvel használható szennyeződések, zárványok és vékonyrétegek elemzésére (pl. gyógyszertablettákban).

• Kamera kiegészítő: Vizuális kamera a minta megtekintéséhez és ellenőrzéséhez, amely a többi mintavételi kiegészítővel kombinálva is használható.

Kompatibilitás és szoftveres opciók

A DXR3 Flex a Thermo Scientific DXR3 Raman termékcsalád teljes jogú tagja, így a komponensek (lézer, rácsok), a szoftverek és az adatformátumok teljesen kompatibilisek és megoszthatók a többi DXR3 műszerrel.

A rendszer a  Thermo Scientific  OMNIC™ szoftverével biztosítja a készülék vezérlését, spektrumok felvételét és a mérési eredmények kiértékelését mind a rutinszerű, mind pedig a haladó elemzésekhez. Támogatja az időben változó (time-evolved) folyamatok adatgyűjtését (pl. reakciókövetésnél) és fejlett, Visual Basic-alapú programozási felületet biztosít egyedi automatizálási feladatokhoz.

Elsődleges analitikai alkalmazások

• In situ folyamatkövetés és reakciókinetika: kémiai reakciók valós idejű monitorozása közvetlenül a reaktorokban optikai szálas immerziós szondák segítségével.

• Multimodális anyagkutatás: különböző anyagok fizikai és kémiai tulajdonságainak egyidejű vizsgálata (pl. Raman-Reológia vagy Raman-AFM kombinációval).

• Makroszkopikus és ömlesztett anyagok minőségellenőrzése: folyadékok, porok vizsgálata zárt makro-mintatérben, közvetlenül küvettákban, fiolákban vagy csomagolóanyagokon keresztül.

• Nagyméretű műtárgyak és polimer panelek vizsgálata: roncsolásmentes mikro-Raman elemzés állítható sugárterelő kiegészítőkkel, ahol a minta mérete miatt a hagyományos mikroszkópok nem alkalmazhatók.
